Schon längere Zeit wollte ich gerne mal einen Kameraauslöser selber bauen. Aber es gibt so viele günstige Lösungen zu kaufen, das ich das Projekt nie angegangen bin.
Doch es kam dazu das wir für eine Feier eine Fotoecke ausrichten sollten. Dabei kam mir die Idee, die Kamera mit einem Geräusch zum Beispiel einem Klatschen auszulösen. Diese Anforderung war so speziell das sich eine eigene Selbstbau-Lösung anbot. Trotzdem ist der Bau ein Klatsch-Kamera-Auslöser nicht sonderlich kompliziert und so konnte ich mich schnell mit nur wenigen Elektronik Teilen an die Umsetzung eines neuen Wochenendprojekts machen.
Die Umsetzung
Da die Zeit knapp war und um den Aufwand möglichst gering zu halten, entschied ich mich für Bauteile welche ich ohnehin noch da hatte.
Folgende Bauteile wurden verwendet:
- Arduino (Seeeduino mit Atmega 328)
- Mikrofon Board (von Watterott)
- Optokoppler (KB 817 von Conrad)
- Kleinkram (Taster, Vorwiederstände, LEDs)
Für den Auslöser-Anschluss der Canon 100D benötigte ich lediglich eine 2,5-Millimeter-Stereo-Klinkenbuchse.
Schaltung, Steckbrettaufbau und Prototyp
Auf dem Bild seht ihr den Aufbau der Schaltung. Wirklich viel gehört nicht dazu.

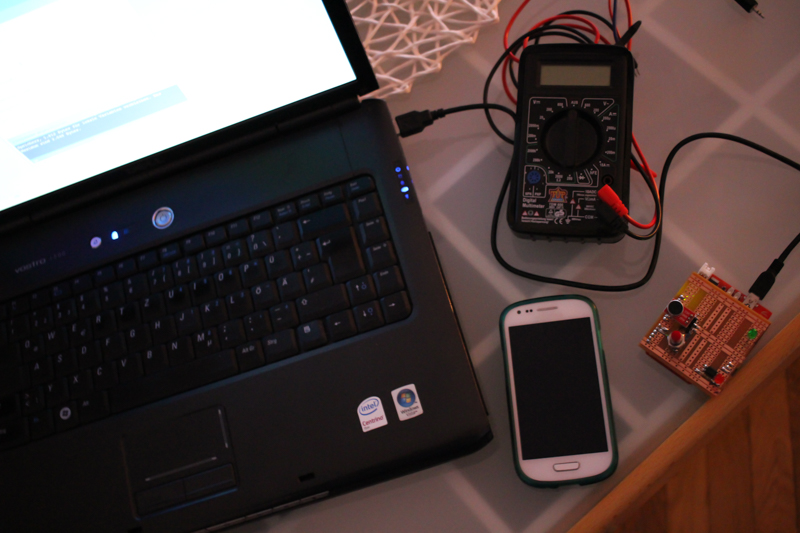

Den Prototyp baute und teste ich zuerst auf dem Steckbrett weil ich mir nicht sicher war ob eine so einfache Lösung zufriedenstellend arbeiten würde.

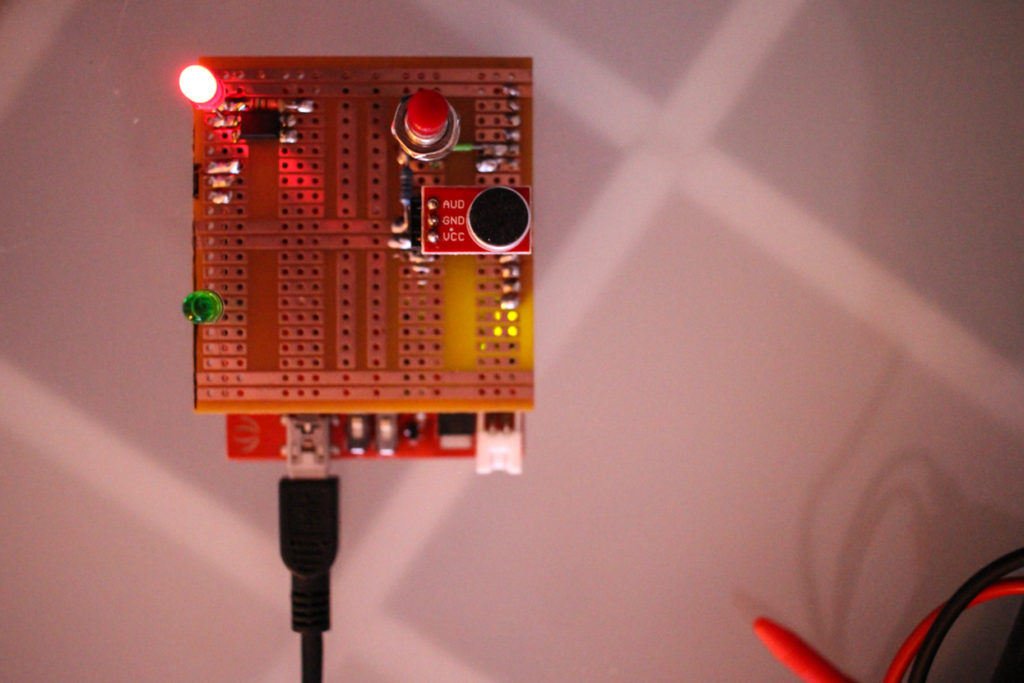

Die finale Umsetzung der Schaltung erfolgte dann nochmal auf einer Platine. Die Platine mit den passenden Lötstiften versehen konnte ich dann fest auf den Arduino aufstecken was die Montage am Stativ erheblich vereinfachte.
Die Programmierung
Das Mikrofon kann direkt an einem analogen Eingang ausgelesen werden.
Die Kamera wird über den Optokoppler an einem digitalen Ausgang geschaltet. Zusätzlich habe ich noch eine LED am digitalen Ausgang um die Aktivierung anzuzeigen.
Den Taster verwende ich um die Empfindlichkeit immer um einen festen Wert hoch zu setzen. Zuerst wollte ich die Empfindlichkeit mit einem Potentiometer einstellen aber das ist nicht gerade Nutzerfreundlich wenn mal eben die Empfindlichkeit ein wenig hoch stellen will.
Die Programmierung erfolgte mit der Arduino IDE und ist jetzt online verfügbar im Arduino Create Editor:
Langzeittests am lebenden Objekt

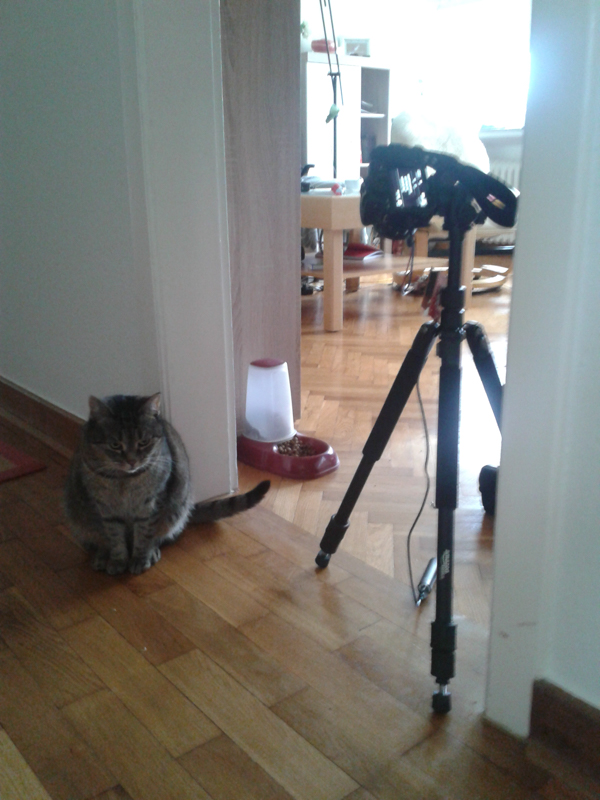

Gut das die Katzen das Ganze nochmal aufopferungsvoll mit einem Foodporn für mich getestet haben (Auslösung bei lauten Trockenfutter knabbern). Es stellte sich dabei noch heraus das mein neues Akkupack so schlau ist das es bei einem zu geringen Stromverbrauch nach einer Minute abschaltet. Also musste doch ich doch wieder einen 9V Block verwenden.
Weiterentwicklung
Ehrlich gesagt hat mich das Thema ein wenig angefixt und ich will die Platine auf jeden Fall noch erweitern. Cool wären Betriebsmodi, wie einstellbare automatisch Auslöseintervalle, die Ergänzung einer Fotodiode als Upgrade zum Gewitterblitzauslöser oder gleich einen kompletten Photobooth selber bauen dann vielleicht mit dem Raspberry Pi.
Linkssammlung
Weitere Links zum Thema Kamera-Auslöser mit verschieden Mikrocontrollern und Boards im Selbstbau.
- Forendiskussion zum Thema Kameraauslöser mit Mikrocontroller http://www.dslr-forum.de/showthread.php?t=550905
- Arduino Kameraauslöser http://technik.elbebilder.de/2012/12/03/kamera-mit-arduino-fernsteuern/
- Arduino Klatschschalter http://code-bude.net/2014/07/17/lampe-per-klatschen-an-und-ausschalten-mit-dem-arduino/
- Photoduino http://photoduino.com/
- Arduino Gewitter-Trigger http://www.kapffer.net/?page_id=351
- Kamera Fernsteuerung mit Arduino via USB Shield https://www.photofreak.de/kamera-fernsteuerung-mit-arduino-ueber-usb/
- Timelapse mit dem MSP430 für http://hackaday.com/2011/08/19/using-an-msp430-for-time-lapse-photography/
- SmaTrig Kameraauslöser mit Attiny http://www.doc-diy.net/photo/smatrig/
- Instructables Raspberry Pi Photo Booth Controller http://www.instructables.com/id/Raspberry-Pi-photo-booth-controller/
- Deutsches DIY die eigene Photo Booth Box https://www.renesasse.de/diy-die-eigene-photo-booth-box/
